GMP實驗室設計要求及方案細化

GMP是藥品生產和質量管理的基本準則,，它的內容可以概括為濕件,、硬件,、軟件。其中硬件就是指廠房與設施,、設備等,。在《藥品生產管理規范（2010年修訂）》中，廠房與設施共33條,，占《規范》總條數313條的10.54%,。說明廠房與設施作為硬件在藥品生產中的重要性，廠房是藥品生產的根本條件,。隨著國家GMP《規范》的執行及加入WTO組織,，全國藥品生產企業，無論是新建或改建廠房,，都應符合GMP《規范》規定,。

為在醫藥行業深入實施GMP，適應醫藥工業潔凈廠房建設的需要,，我國于1997年1月1日起實施《醫藥工業潔凈廠房設計規范》,。本規范 第一章?總則 第1.0.1條?為了貫徹執行國家《藥品生產質量管理規范》（以下簡稱GMP），提出符合GMP要求的生產廠房,、設施及設備的設計要求，特制訂本規范,。

我國住房和城鄉建設部于2008年批準《醫藥工業潔凈廠房設計規范》為國家標準,，編號GB50457-2008,，自2009年6月1日起實施。研究中心GMP實驗室是按照《醫藥工業潔凈廠房設計規范》（GB50457-2008）檢測,，結果符合萬級潔凈室規定,。檢測單位是北京市藥品檢驗所（北京醫藥潔凈檢測中心）。

2,、GMP實驗室布局設計要求（示例圖紙如：下圖）

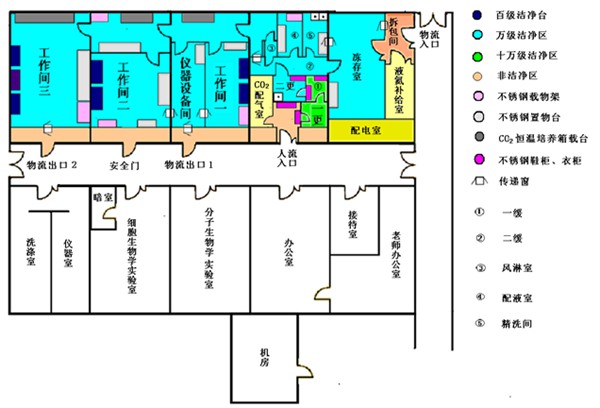

1）平面圖：

2）潔凈級別圖

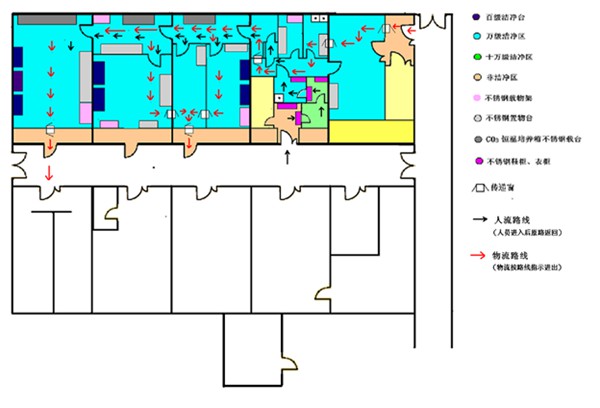

3）人流,、物流圖

4）該GMP實驗室長30m，寬7.5m,，面積在200平米左右,，吊頂凈高2.7米，建設在大樓的二層,，公共設施配套齊全,。
5）GMP實驗室主要設置凍存室、工作間,、儀器設備間,、配液室、CO2配氣室,、液氮補給室等區域,，在另外區域內設置洗滌室、分子室,、細胞培養室,、辦公室、配電室,、更衣間,、洗衣間、空調機房等輔助房間,。
6）設計流程：
一般區域?qū)嶒?yàn)人員經換鞋后就可以進入各自工作區,， GMP實驗室工作人員則需經過以下更衣過程方可進入GMP實驗室：
工作人員→換鞋→一更→緩沖→換鞋→二更→緩沖（手消毒）→風淋→潔凈室走廊→工作間。
實驗完后工作人員原路返回,。人員疏散設置相應的安全門供緊急疏散用,。
物料由貨梯運至二層物料暫存區，使用時經以下過程進入GMP實驗室：
外走廊→預處理→消毒→潔凈傳遞窗→精洗間→緩沖→傳遞窗→潔凈室走廊→工作間→傳遞窗→緩沖→室外,。
以上工藝布局不僅可以確保各實驗室操作的獨立性,，不發生相互妨礙的情況，而且可以使人流,、物流各行其道,，最大限度地避免了交叉污染。

用于細胞培養的GMP潔凈實驗室,，凈化級別是10,，000級加超凈工作臺內100級。其各項參數,，包括空氣潔凈度級別（含細菌濃度）,、換氣次數（送入潔凈室風量/室體積）、工作區截面風速,、靜壓差,、溫濕度、照度,、噪聲,、新風量均符合國家標準，即高于或等同于國家標準,。
根據GMP和生產工藝要求,，GMP潔凈實驗室潔凈區內溫濕度設計參數為：
夏季：
室內溫度：24±2℃??相對濕度：55±10%
冬季：
室內溫度：20±2℃??相對濕度：55±10%

為滿足GMP要求,，保證達到相應潔凈級別和換氣次數,，提高室內空氣品質，延長高效過濾器壽命,，車間凈化空調系統的設計均采用全空氣,、定新風、定風量,、集中式空調系統,，空氣經過初、中,、高效三級過濾后送入室內,；氣流組織采用頂棚均布高效過濾器送風口，側墻下部或頂棚均布阻尼回風口的頂送下側回風（或排風）的氣流組織形式,。為了降低空調系統噪音,，設計控制空調送風主風管風速﹤9m/s，回風主風管風速﹤7m/s,，同時在主回風管上加微孔消聲器,；空調風管系統采用優質鍍鋅鋼板制作，風管保溫材料選用不脫塵,、不脫纖維且符合消防規范要求的閉泡橡塑材料,。

車間選用臭氧消毒或者紫外燈照射作為車間空調系統常用的消毒方式。

根據實驗室工藝布局和不同的使用要求及潔凈度級別,，擬劃分五套相對獨立的空調凈化系統、一套空氣自凈系統和一套空調系統為實驗室送風。

空調系統是設置在實驗室外平臺上,、一次更衣,、換鞋、緩沖間吊頂以上的技術夾層內的風機盤管機組,，向房間內送空調風。為盡可能減少非生產區域的占地面積,，在潔凈走廊采取頂送頂回的送風方式,，在實驗室（千級或萬級）利用包土建柱子所圍成的空間作為回風夾墻，實現頂送側下回的送風方式,，如非同用一套凈化系統實驗室共用同一回風夾墻情況時,，則在回風夾墻內設立密封隔板，以嚴格區分各系統的回風不致相混,。進行這樣空調凈化系統劃分,，主要目的是在保證GMP實驗室使用功能的前提下，各實驗室的空調凈化及自動控制系統全部自成體系,，均可實現獨立操控,，無相互干擾之憂。即在需要使用某一套實驗室時,，只需開啟共用和該實驗室部分空調凈化系統,，即可滿足使用要求，不僅操控方便而且節約能源降低了運行成本,。

為滿足GMP要求，萬級潔凈區各房間的換氣次數取20次/小時,。

潔凈區相對一般區域及室外保持﹥10Pa的正壓,，萬級潔凈房間與相鄰的十萬級潔凈房間保持不小于5Pa的相對正壓。

設計選用彩鋼夾芯板作為實驗室的壁,、頂板，彩鋼夾芯板是一種多功能新型建筑板材,，具有防火,、保溫、隔熱,、隔音,、輕質、防水,、抗震,、裝飾、安裝方便等特點。地面選用PVC地板革（同質透心,，或者通體材質）鋪裝,，PVC地板革具有不易燃性、高強度,、耐氣侯變化性,、 便于清潔以及對氧化劑、還原劑和強酸有很強的抵抗力等特性,。板材與地面相交處選用R50的噴塑鋁型材圓弧鑲嵌,，所有縫隙要求用中性抗菌防霉硅膠密封，這樣處理后可基本消除實驗室內的藏塵機會,。

GMP實驗室內門為彩板夾芯門,，窗為鋁合金窗，玻璃為鋼化玻璃,，且有密封性要求,，門為半開門，不設門檻,，密封材料采用彈性好,，耐老化，不散發有害物質的硅橡膠制品,。安全門保證外側不能開啟,，在潔凈區內易開啟。潔凈區相鄰墻為外墻時,，內襯彩板不開窗,。對于GMP實驗室以外無特殊要求的配套房間均做PVC地板革地面，隔斷墻及頂面均采用環保彩鋼夾芯板,。
2)供電系統方面

車間設備容量比如約60kW,，空調凈化系統容量比如約100kW，預留40kW,。為確保GMP實驗室的正常運轉,，此次采用配電室獨立線路為實驗室供電，電源進線在總配電室內設總開關,，緊急時可方便切斷電源,，便于操作管理。分配電室放射式向現場供電,，GMP實驗室設二級配電箱,。由二級配電箱發射式向現場用電設備供電。二級配電箱設總開關,，以及分開關,，以滿足GMP中“進入潔凈區的每一個分開關（配電線路）插座回路均應設置獨立的漏電保護裝置,，這樣以便于各設備之間的相互運轉各不干擾（其中一臺設備或儀器因?yàn)楣收隙闺娐范搪坊驍嗦罚瑥亩率箶嗦菲鲾嚅_(kāi)而不影響其它的設備,，要是分段路器不是漏電保護裝置時,，會因?yàn)槠渲兄坏墓收隙鴮?dǎo)致整個分配電系統斷電，從而造成不必要的損失）,。這樣并應設在潔凈區內以便于管理的地方”的要求,。

潔凈區的全部管線均沿墻、頂,、地暗線鋪設,。潔凈區內電氣管線管口、安裝于墻上的各種電氣設備與墻體接縫處做密封隔離,，以滿足凈化要求。

潔凈區內照明由配電室專線供電,，燈具采用不易積塵的吸頂式凈化燈,，燈具與頂棚接縫處做密封隔離。主要工作室一般照明的照度值不低于300LX,；照度均勻度不小于0.7,；一般生產房間照度值不低于200LX，走廊及休息室照度不低于100LX,。
潔凈區內洗手間設自動烘手器,，防止交叉污染。

每套凈化空調系統均設置一套自動控制系統及連鎖裝置,，對實驗室內的溫,、濕度、風機運行狀態及各種空調設備（風機,、排風機,、閥門）的起停順序均實現了自動控制，避免了因人工操作失誤而帶來的不必要的損失（僅以8層自控系統為例如圖）,。

在GMP實驗室區域內設計了與中控值班室相連網的感煙系統,、中控磁卡鎖門禁系統，以消除因工作人員或非本室人員誤入而帶來的不安全隱患,?；馂?zāi)報警器設于大樓值班室內，保證有人員值班,。

水源為自備地下井水,，供水水質、水量,、水壓均能滿足實驗室的要求,。廠區生產,、生活與消防給水管網為分管系統，枝狀布置,。污水經處理后排入污水管網,，雨水直接排入市 雨水管網。

GMP實驗室內水盆采用pp材質,，自來管水嘴均采用不銹鋼（大小頭）水嘴,。并設置反水地漏。

GMP實驗室的其他配套設施,，包括置物臺,、載物架、鞋柜,、衣柜等,，均采用不銹鋼材料制作。
